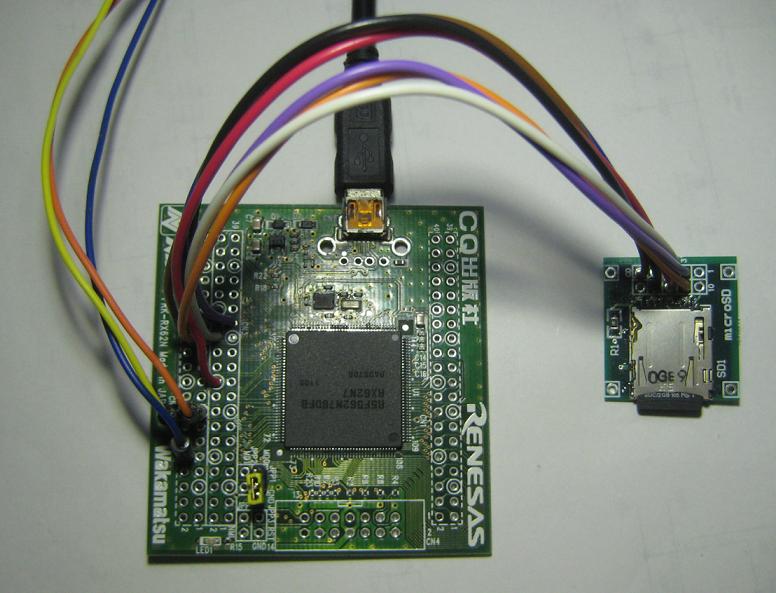

ＦａｔＦｓは、ChaN さんが提供するＦＡＴファイルシステムです。 雑誌Interfaceでも、たびたび、解説されています。 FatFs 汎用FATファイルシステム・モジュール のサイト 今回は、このサイトのサンプルプロジェクトの、rx62nを使用させていただきます。 Interface 2011 6 のＣＤのプログラムと、少しポートが違います。 準備 ＲＳ−２３２ＣとＳＤカードをＲＸ６２Ｎ基板に接続します。 この接続が完了すれば、後に続くＣＰ／Ｍのハードウエアの準備も終わりです。 ＲＳ−２３２Ｃの接続 Ａｂｚ８０ http://www.nextftp.com/abe/rx62n/index.htmlと同様です。 基板 ＣＰＵ信号 TTL-232R-3V3 ＣＮ２-１５ ＲＸＤ２ 橙色 ＣＮ２-１６ ＴＸＤ２ 黄色 ＣＮ２-１０ ＧＮＤ 青色(黒) ＳＤカードの接続 基板 ＣＰＵ信号 マイクロＳＤカード ＣＮ３-２８ ＭＩＳＯＡ−Ａ ＤＡＴＡ０／Ｄ０ ＣＮ３-２７ ＭＯＳＩＡ−Ａ ＣＭＤ／ＤＩ ＣＮ３-２６ ＲＳＰＣＫＡ−Ａ ＣＬＫ ＣＮ２-２６ Ｐ６６ カード検出 修正2012.10.23 ＣＮ２-２５ Ｐ６５ ＤＡＴＡ３／Ｃ２ 修正2012.10.23 ＣＮ３-１０ ＧＮＤ ＧＮＤ 修正2012.10.23 ＣＮ３-２０ ３．３Ｖ ＶＣＣ 修正2012.10.23 ＣＮ２-２６とＣＮ２-２５が間違っていました。 ＣＮ３-１０とＣＮ３-２０が間違っていました。 電源が逆になっていました。試された方本当にごめんなさい。 Ｈさんから教えていただきました。ありがとうございます。 マイクロＳＤカードを使用したので、ライトプロテクトはありません。 Interface 2011 6 ５６ページに、接続図があります。プルアップ１０ｋオーム、コンデンサ０．１マイクロＦも適切取り付けてください。
ソフトウェア プロジェクトファイル C:\WorkSpace\rx62nのディレクトリで、解凍します。 C:\WorkSpace\rx62n\fatfs\ff_rx62n.hwsでプロジェクトが開きます。 C:\WorkSpace\rx62n\fatfs\ff_rx62n\Release\ff_rx62n.motがダウンロードするファイルです。 http://elm-chan.org/fsw/ff/00index_j.html このサイトのサンプルプロジェクト ffsampl.zip の rx62n がオリジナルです。 main.c から、dosキー入力で、mymenu() を実行するように変更しました。 mymenu.c に、ＭＳ−ＤＯＳライクなコマンド処理を記述しています。 ＳＤカード接続の設定は、mmc_rspi.c にあります。 ライトプロテクトに対応するには、WPに関するポートの変更が必要です。 ＳＰＩのポートやピンの割り振りを変更するには、RSPI_CHに値を設定します。 CSは、SPIの機能ピンではなく、汎用のポートを割り当てています。 CSの付く#define やコマンドをみて、割り当てたポートに変更します。 Interface 2011 6 ５６ページあたりの説明が参考になります。 使い方 ターミナルの設定 19200bps、8bit、1bit、non 下図のように、 di、fi を実行すると、ディスク、ワークのイニシャルが完了し、 ＣｈａＮさんが用意してくれているさまざまなコマンドを試すことができます。

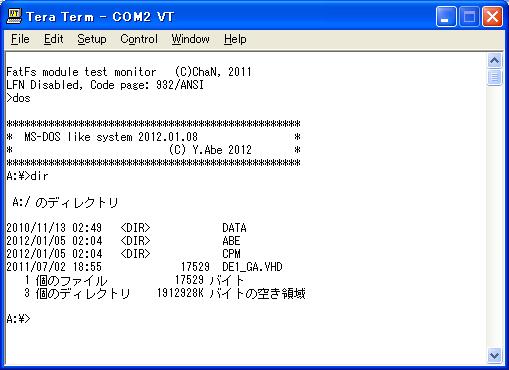

下図のように、dos を実行すると、di、fiコマンドを自動実行し、ＭＳ−ＤＯＳライクな環境を味合うことができます。 system を実行すると再び、ＣｈａＮさんのシステムに戻ります。
ＭＳ−ＤＯＳライクな環境は、糠を足せ(仮)！でやっていた企画です。 タイムリーな内容で、興味深かったので真似てみました。 まだ、開発中なので、パスの指定がうまくいかなかったりします。 サポートコマンド DIR CD RD MD DEL TYPE ライトプロテクトなどもなく、ソフトウェアの完成度の低さに加え十分な検証もしていませんので、 ＳＤカードの内容は、バックアップを取った上でお楽しみください。 データの破損や損失が起こっても、一切責任がとれません。 参考文献など Interface 2010 9 2011 5 2011 6 http://elm-chan.org/fsw/ff/00index_j.html
