ノート・パソコン(vaio)のバッテリーパック(PCGA-BP51)の殻割りに挑戦

ＰＣＧ−５０５ＲＳノート･パソコンのバッテリーPCGA-BP51はくたびれていて、２０分程度しか持たないので、早速、殻割り(リチウムイオン充電池の交換）に挑戦しました。バッテリー動作時間の仕様は約1.5時間〜3.5時間。

�@ Yahoo!オークションでJUNKのバッテリーパックPCGA-BP51を買込みました(\1,000)。例によってインターネットの他人様のサイトを参考にしました。しかし、見事に失敗！。ケースを壊すことに注意を払いすぎ、内部のプリント基板を折ってしまいました。ジャンパー線で修理も考えましたが、万が一の危険を考え断念しました（部品取り用になります）。
しかし、これで内部構造を把握できました。（転んでも、只では起きないぞ！）

�A もう１個、JUNKのPCGA-BP51を買込み再挑戦(やはり\1,000)。２度目に購入したJUNKのバッテリーパックPCGA-BP51は、充電がまったく出来ない物です。

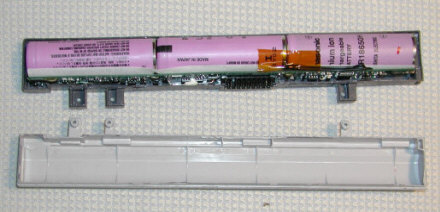

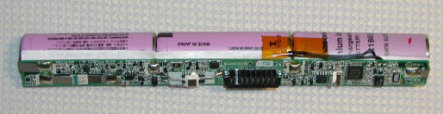

まず、ケース同士、及び電池を止めている接着剤は、ビニール系の接着剤と言うより、粘着材に近いものです。よって、じわっと力を掛けると剥がれます。この事から、CRC-5-56をコネクタ端子の間から注入し、しばらく待てば粘着力が弱まるので、比較的楽に剥がれました。しかし、電池の絶縁スリーブも溶けますが、電池と基板間には絶縁板が入っているので問題ありません。スリーブが溶けることで、さらに楽に剥がれます。電池はオークションでG3タイプを購入。
あとは、電池交換です。ここでは、とくに難しいことはありませんが、ハンダ付けのときに電池を加熱しすぎないように！。爆発しても、誰も責任を取りませんよ！(自己責任！！）
さて、交換作業終了後、テストをしました。大問題が発覚。電池寿命が３０分程度と、明らかに短すぎます。ここで、考察。
放電終止時のパックの電圧は１０．７Ｖ(No-Load)ですが、各セルの電圧を測定すると、４．０Ｖ，３．４Ｖ，３．４Ｖでした。つまり、交換した電池のうち２つがすでに寿命になっていた！ことになります。（なお、充電完了時の電圧は１２．４Ｖ。充電回路は正常といえます。）不良の電池はオークションで購入(２個￥６００)した古いUS18650GR-Ｇ３です。(G2,G3,G4は製造時期が古くなっているので要注意という事)
さらに新古品のバッテリーを若松通商から購入し、再交換。バッテリー動作時間１時間５０分でぎりぎり合格！作業完了です。

�B ３度目の挑戦。もともと、VAIOに付属していたバッテリーパックPCGA-BP51の充電池交換です。これは、バッテリーはくたびれていて、２０分程度しか持たない状態です。電池は若松通商でUS18650GR-G5(2100mAh)タイプの新古品（写真）を@\577._で入手。
３度目になると、電池交換も手なれたものでサクサクと作業完了。テストも、バッテリー動作時間２時間５０分で合格！作業完了です。（バッテリー動作時間は、動作環境により大きく変わる為、目安です）

�C味を占め４度目に挑戦。こんどは、容量の大きいPCGA-BP51Aのジャンクを買込み。サクサクと作業完了。テストも、バッテリー動作時間２時間５０分で合格！作業完了です。

テリオス（Ｔｅｌｉｏｓ）のバッテリーパックの殻割りにも挑戦→→クリック

まとめ：

■Li-ion充電池の取扱は非常に危険です。交換作業は自己責任において行ってください。■
電池交換は、危険な作業で高度な技術が要求されます。作業中にショートさせると発火します。
リチウムの性格上、水での消火は出来ません。
不良電池のリサイクルは、ココに！
