CycloneIIに繋がったEPCS4をJTAGでイレース

QuatusIIのProgrammerからFPGAに繋がったシリアルコンフィギュレーションデバイスをJTAGで消去する方法です。ASモード用のコネクタを搭載しない廉価版の基板で、高価なEPCSデバイスの使いまわしをするため、最初にこれを行います。アプリケーションノートan370.pdfに同条件でデザインを書き込む手法も紹介されています。

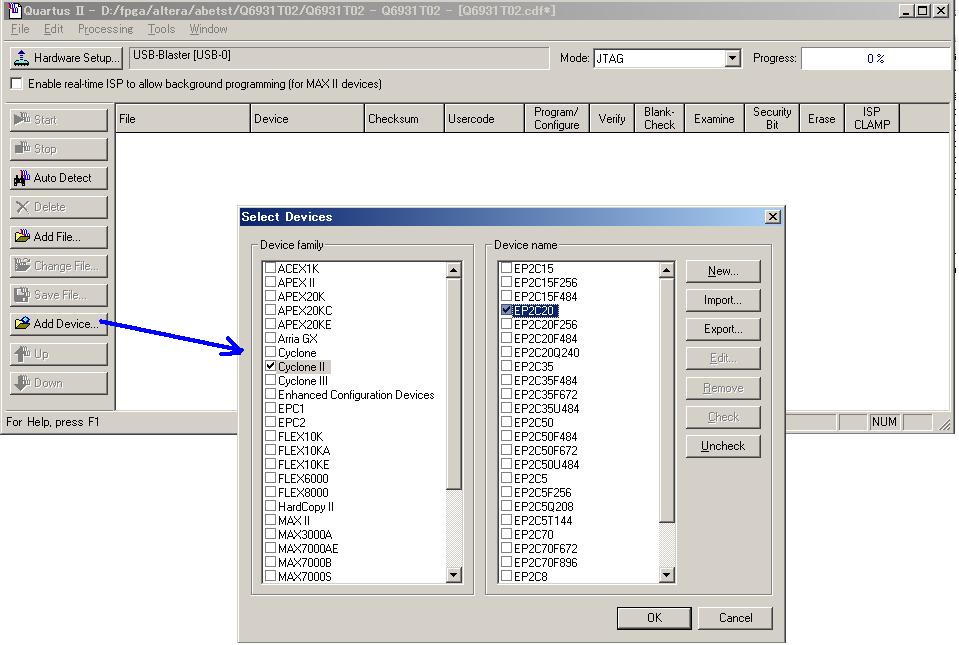

１．QuatusIIのProgrammerを起動します。[Add Device]でJTAGに接続しているFPGAを選択します。

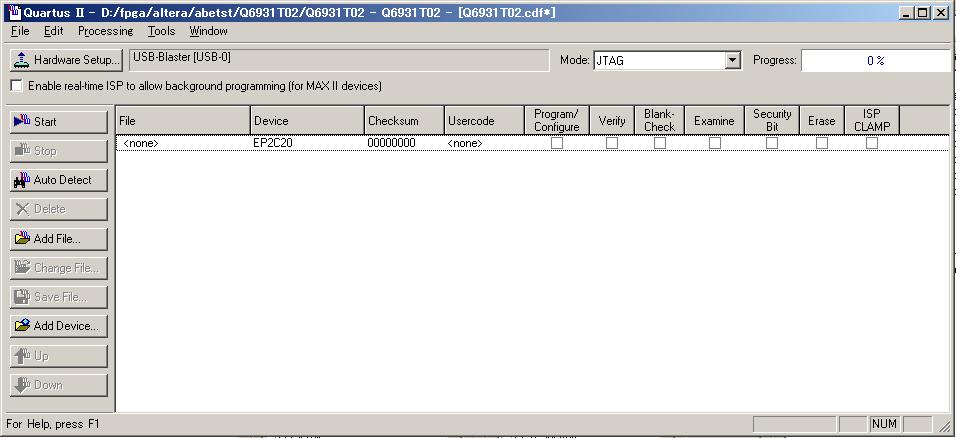

２．この状態にします。以前のファイル名などが残っている場合は、行を選択し反転表示させ、その部分を右クリックし[Delete]して１．を行ってください。

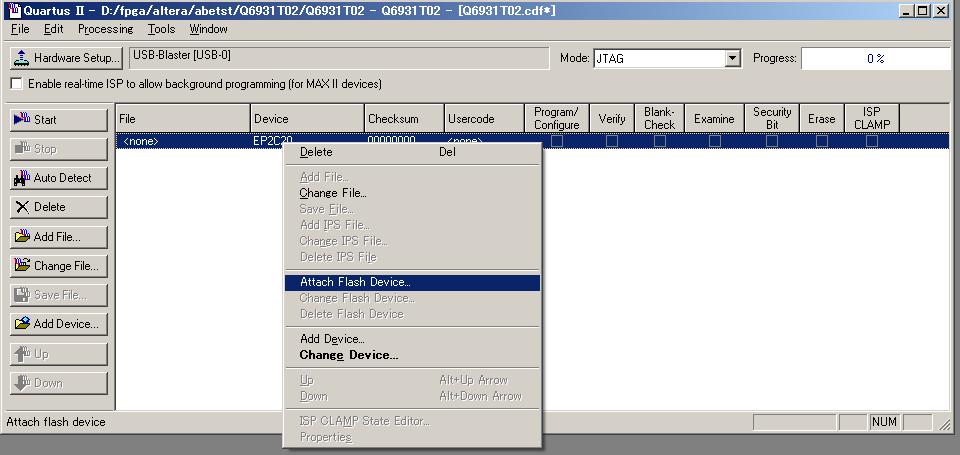

３．行を選択し反転表示させ、その部分を右クリックし[Attach Flash Device]をします。

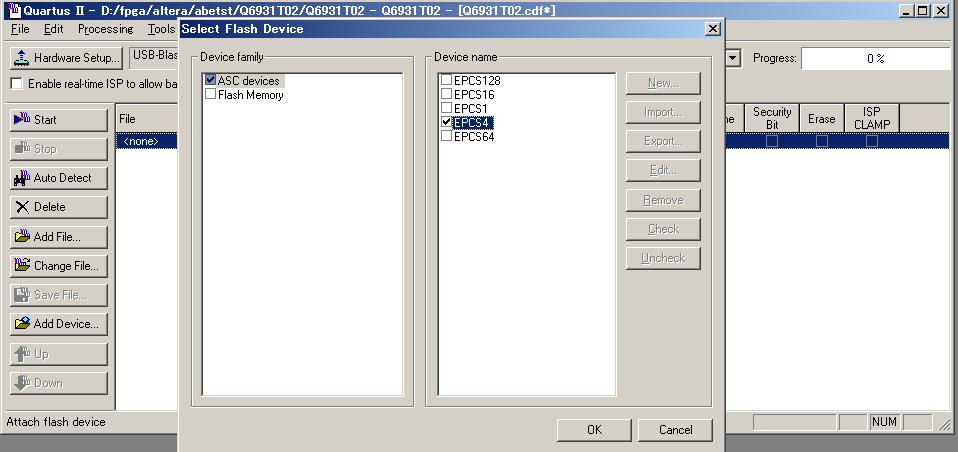

４．FPGAに付けているシリアルコンフィギュレーションデバイスを指定します。私の場合は、EPCS4です。

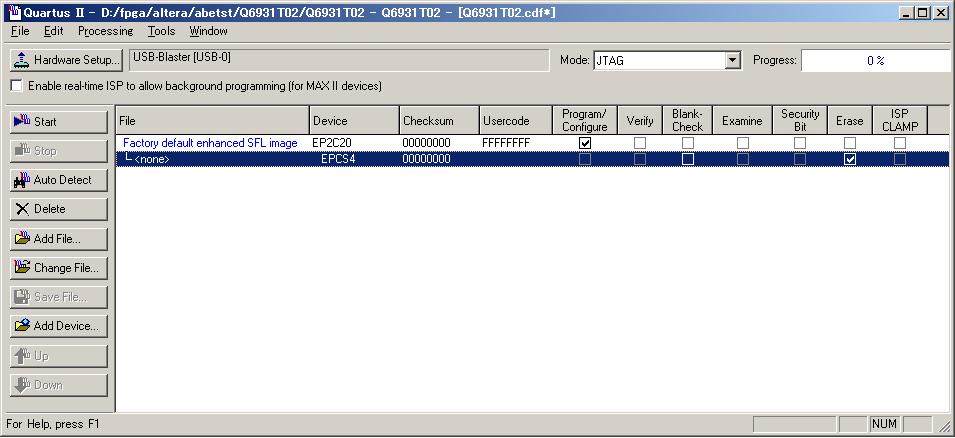

５．EPCS4の行のEraceにチェックをいれます。FPGAには自動的に、SFL imageがProgramされるようになります。このSFL（シリアルフラッシュローダ）がJTAGとEPCSのブリッジを行うものです。

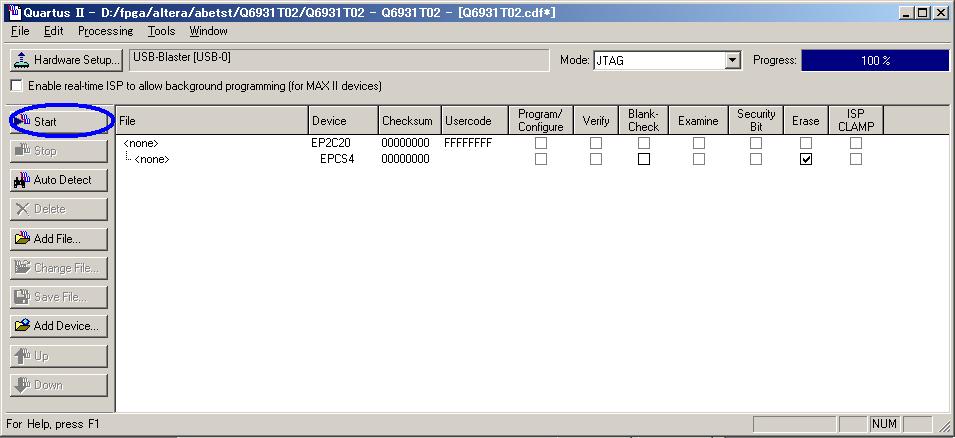

６．[Start]を行いプログレスバーが100%になれば完了です。
