CycloneIIに繋がったEPCS4をJTAGでプログラム

QuatusIIのProgrammerからFPGAに繋がったシリアルコンフィギュレーションデバイスをJTAGでプログラムする方法です。

１．ＳＯＦファイルをＪＴＡＧで使用できるファイルに変換します。ファイル拡張子は、ＪＩＣというファイルです。

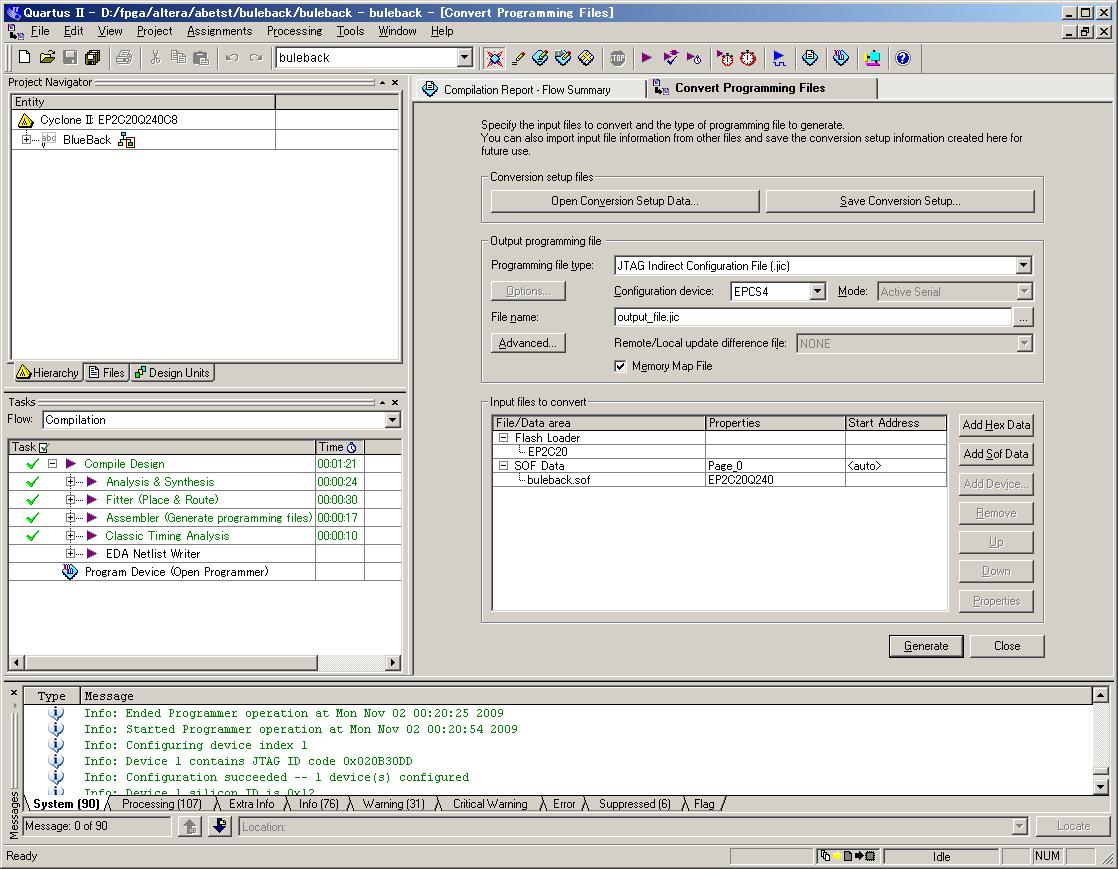

ファイルメニューからconvert Programming filesを実行します。
Output programming fileの設定
Programming file : JTAG Indirect Configuration File[.jic]
Configuration device : 書き込むデバイス（EPCS4）
File name : 出力ファイル名(output_file.jic)
Input files to convertの設定
Flash Loader を選択してADD Deviceボタンで、書き込むデバイスが繋がっているFPGAを決定します。(EP2C20)
SOF Data を選択してADD Fileボタンで、変換するＳＯＦファイルを決定します。(buleback.sof)
Generateボタンでファイル作成します。

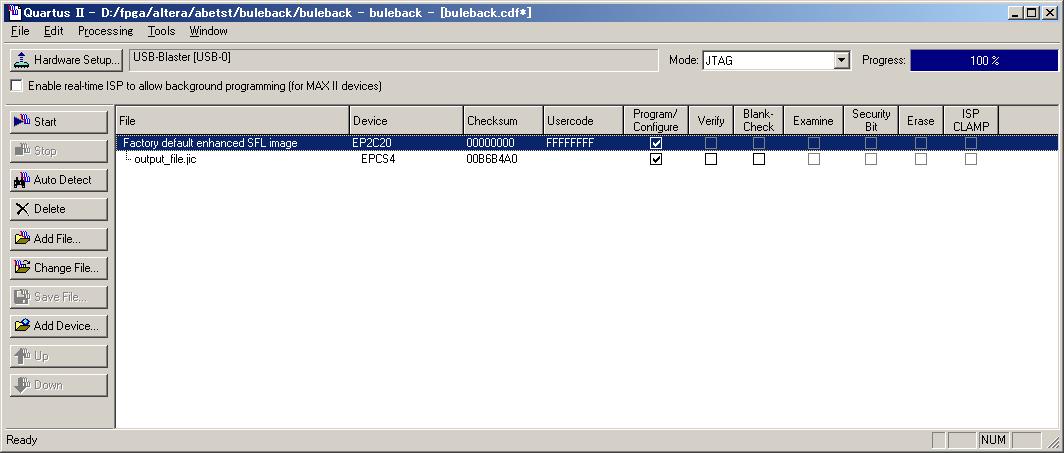

２．QuatusIIのProgrammerで書き込みます。手順は、「CycloneIIに繋がったEPCS4をJTAGでイレース」と同様ですがAdd Fileで、１で作成したＪＩＣファイル(output_file.jic)を指定します。


()内は、私の環境です。
