LCフィルタ拡大版

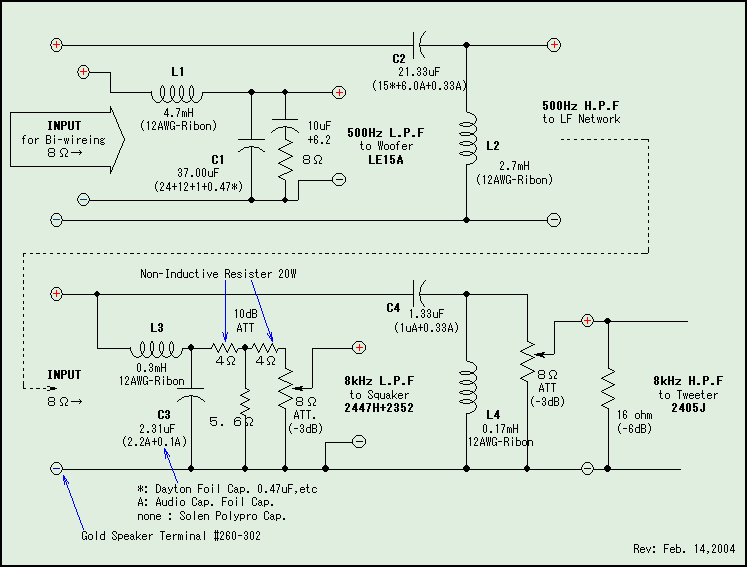

LCフィルタ拡大図：
主要部品リスト：
P/N Description Qty. Unit Price Price
---- ---------- ----- ------ ----
266-744 FOIL INDUCTOR 0.20mH＊ 12ga. 2 $11.8 $23.60
266-750 FOIL INDUCTOR 0.33mH＊ 12ga. 2 $14.5 $29.00
266-778 CFAC Inductor 4.7mH 12ga. 2 $60.60 $121.20
266-772 CFAC Inductor 2.7mH 12ga. 2 $42.80 $85.60
266-305 Air Core Inductor 0.20mH＊ 2 $5.90 $11.80 (14ga.)
266-315 Air Core Inductor 0.30mH 2 $7.80 $15.60 (14ga.)
027-458 Dayton Film Cap. 0.47uF 6 $1.38 $8.28
027-716 Audio-Cap FILM/FOIL CAP. 0.33uF-600V 2 $8.31 $16.62
027-732 Audio-Cap FILM/FOIL CAP. 6.0uF-200V 2 $31.38 $62.76
027-724 Audio-Cap FILM/FOIL CAP. 2.0uF-200V 2 $16.47 $32.94
027-572 Solen Cap. 12.0uf 2 $6.10 $12.20
027-520 Solen Cap. 1.0uf 2 $1.85 $3.70
027-558 Solen Cap. 6.2uf 2 $3.65 $7.30
027-576 Solen Cap. 15 uf 2 $6.85 $13.70
027-586 Solen Cap. 24 uf 2 $10.05 $20.10
027-520 Solen Cap. 1.0uF 2 $1.85 $3.70
・P/NはParts Express社のパーツ番号
・Priceは購入当時の価格
・配線材はMonster Cable製ＮＭＣ
＊：コイルは、最適なインダクタンスが無い場合、巻きほどきをします。詳細はFOSTEXの
カタログ参照。
ＬＣフィルター定数表：
フィルター定数表（８Ω、−１２ｄｂ／ｏｃｔ、６ｄｂ落ち非対称、正相接続） |
||||
| L1=296R/fc | C1=148,000/fcR | |||
| L2=170R/fc | C2=85,300/fcR | |||
R=8 |
||||
fc (Hz) |
L1 (mH) |
C1 (uF) |
L2 (mH) |
C2 (uF) |
500 |
4.74 |
37.00 |
2.72 |
21.33 |
600 |
3.95 |
30.83 |
2.27 |
17.77 |
630 |
3.76 |
29.37 |
2.16 |
16.92 |
700 |
3.38 |
26.43 |
1.94 |
15.23 |
800 |
2.96 |
23.13 |
1.70 |
13.33 |
1000 |
2.37 |
18.50 |
1.36 |
10.66 |
7000 |
0.34 |
2.64 |
0.19 |
1.52 |
8000 |
0.30 |
2.31 |
0.17 |
1.33 |
