VB.NET2005 TIPS / グラフィックス系

G0202 領域の認識

最終更新:2006/11/12 再掲

●解説

 領域とは閉じた図形のこと。認識とは指定の点がその図形の内か外かを判定すること。ユーザに、より正確かつグラフィカルに選択させる場合などに必須な処理となる。

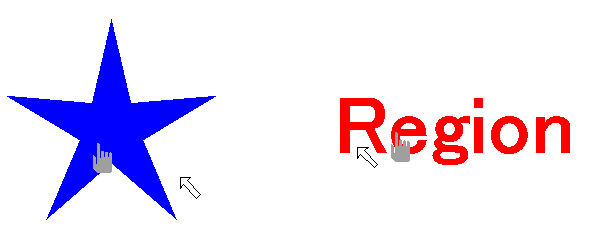

星形、文字列の内外を認識している例

●原理

 Regionオブジェクトを利用する。Regionは通常パスから生成できる。パスはGraphicsで扱う図形や文字列が対象となっている。RegionのメソッドIsVisible(point())にて指定の点の内外判定ができる。

 領域が単純な矩形であれば、Region を使うまでもなく、Contains メソッドで判別できる。

   Dim Rec As RectangleF  (Rectangleでも可)

   If Rec.Contains(X, Y ) Then
   ・・・・・・・・

などとすれば点(X, Y) が、Recの内外かの判定ができる。

●方法

  1. 図形、文字などのパスを生成


  2. そのパスをRegionに加える。一つのRegionに複数のパスを含められる。


  3. RegionのメソッドIsVisible(point())にて指定の点の内外判定を行う。

●実例

Formモジュールで、


Dim pa2, pa3 As New GraphicsPath()
    Dim rgn As New Region
    Dim Star As PointF() = {New PointF(), New PointF() ・・・・・・・・}   '
適当なポリゴン
  ・・・・・・・・・・・・・・・・・・・・・・・
  pa2.Reset()
    pa2.StartFigure()
    pa2.AddPolygon(Star)
    pa2.CloseFigure()

    Dim fmt As New StringFormat()
    fmt.Alignment = StringAlignment.Center
    fmt.LineAlignment = StringAlignment.Center
    pa3.Reset()
    pa3.AddString(s1, New FontFamily("MS Pゴシック"), CInt(FontStyle.Bold), (文字サイズ), (開始位置), fmt)
    pa3.CloseFigure()
    rgn.MakeEmpty()
    rgn.Union(pa2)                             'pa2を単純にrgnに加える
    rgn.Union(pa3)                             'pa3を単純にrgnに加える

    Dim g As Graphics = XXXXXXXXX
    Dim p As Pen = New Pen(Color.Red, 2)
    g.FillPath(Brushes.Blue, pa2)    '
このままだとユーザにRegionが見えないので、Regionを含ませたいオブジェクトに描画して置く
    g.FillPath(Brushes.Red, pa3)
    p.Dispose()

  ・・・・・・・・・・・・・・・・    これで準備完了

オブジェクトXXXXXXXXXのマウスイベントにて、例えば、

Private Sub XXXXXXXXX_MouseMove(・・・・・・, e As System.Windows.Forms.MouseEventArgs) Handles MyBase.MouseMove

     If rgn.IsVisible(e.X, e.Y) Then      'MousePositionはスクリーン座標なので使えない、eのアーギュメントを使う
         Me.Cursor = Cursors.Hand   '
マウスポインタは内側
         ・・・・・・・・・・
     Else
         Me.Cursor = Cursors.Default     '
マススポインタは外側
         ・・・・・・・・・・
     End If
End Sub

などとする。
