G0302 文字の自由変形

最終更新:2006/11/12 再掲

●解説

 非線形変換の一種であるWarpを使い、任意の四角形の中に文字列を描画する。

●原理

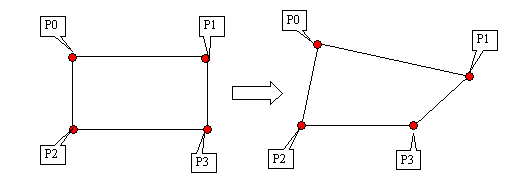

  Warpは原型である矩形を、任意の4点で囲まれた四辺形に変換するものである。下図参照。捩れも指定できるが、結果は予測できないので避けた方が良い。但し、反転(例えば、P0、P1をP2,P3より下にすれば上下反転となる)は構わない。デスティネーションの四辺形はPoint配列で、その順序が決まっている。P3がなければ、平行四辺形として処理される。

●方法

 WarpはDrawではなく、GraphicsPathに対する座標変換メソッドである。以下の手順で実施する。

  1. 文字列をGraphicsPathにする

  2. そのパスの外接矩形を求める

  3. 変形後の点を設定し、順序と原型との点との関係を注意して配列にする

  4.  パスに対してWarpメソッドを施す。この時、パスの外接矩形が必要となる。

  5. パスを描画する。これでWarpされた文字が描かれる。

●事例

    gはGraphicsとする。FはFontとする。dsは変形したい文字列とする。

Xc、 Ycは文字列の基準点とする。
  posはPointF()で、変形後の4点が入っているとする。

    fmt.Alignment = StringAlignment.Center
    fmt.LineAlignment = StringAlignment.Center
    Dim pa As New GraphicsPath()
    Dim re As RectangleF
    pa.Reset()
    pa.AddString(ds, New FontFamily("MSPゴシック"), CInt(FontStyle.Regular), f.GetHeight(g), New PointF(Xc, Yc), fmt)
    pa.CloseFigure()
    re = pa.GetBounds
パスの外接矩形を求める
    pa.Warp(pos, re)
    g.FillPath(Brushes.Red, pa)
    pa.Dispose()

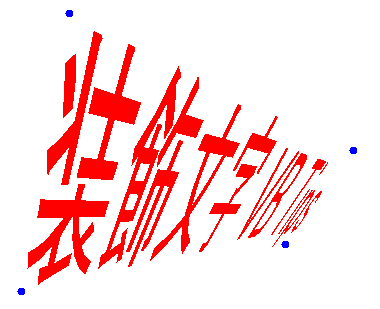

上記コードでWarpした結果
