VB.NET2005 TIPS / グラフィックス系

G0307 飾文字-ドロップダウンシャドウ

最終更新:2006/11/12 旧版統合

●解説

 垂直に立っているものの影が地面に差しているかのような効果(いわゆる、ドロップダウンシャドウ)を文字列で実現する。

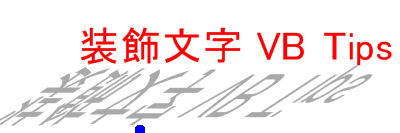

後方から光が当たっているような事例

●原理

 陰になる部分は、文字列をマトリックスのShare メソッドで変形させて描画する。

●方法

 陰の方向と長さを決め、それに従って文字列をShareする。文字本体は通常に描く。

○文字のShare

 文字のShareは、横方向であれば、X軸を基準にYに比例してX座標値を変化させるものなので、方向や基準線を座標変換で制御しなければならない。

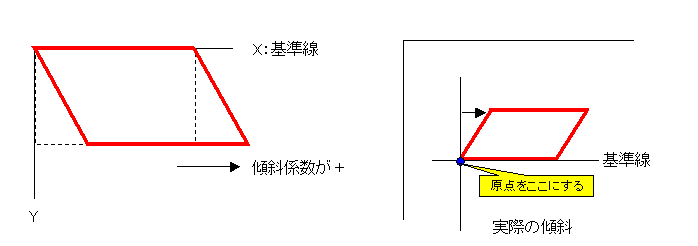

  図左はShareの原理を示す。図右の赤の平行四辺形が実際に出力したい傾斜結果であるとする。傾斜の前に、座標変換で、図右の青点を原点にするようなワールド変換を行う。また、この例では、実は傾斜係数は負になる。なぜなら、Yが増加するとXは減少するからである。

 新しい原点のデバイス座標(青点)が、Xp、Ypだとすれば、

gを対象のGraphicsとして、

 g.TranslateTransform(Xp, Yp)


とすれば良い。

傾斜係数を-2とすれば、

  Dim mx As New Matrix()
  mx.Shear(-2, 0)

では、 X = X + (-2)×Y、Y = Y の演算が行われる。

○影の処理

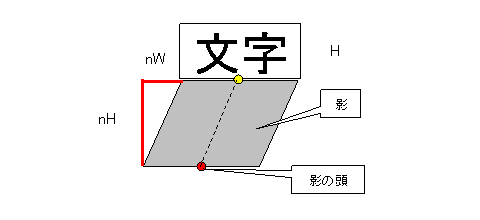

 影は、Share とともにY軸スケールの調整も必要となる。下図のような影では影は反転文字となる。この場合は、Y軸スケールを負にする。

 上図において、Hは文字の高さ、nHは影の高さ(長さ)、nWをX方向の最大の変移とすれば、X軸のShare係数は、nW/H となる。Y軸のスケールは、nH/H となる。図の場合、nHは負とする。影の頭が、文字の下線よりも上であれば正となる。

●実例

Xc、Yc は描画領域の中心
po.X、po.Y は影の頭
fa は文字の高さ

fmt.Alignment = StringAlignment.Center
fmt.LineAlignment = StringAlignment.Near    '文字の基準を決める
Dim mx As New Matrix()
Dim fa As Single = f.GetHeight(g)
g.TranslateTransform(Xc, Yc + fa / 2)       '原点を移動
Dim gs As GraphicsState = g.Save()         'とりあえずこの状態を保存
Dim Ys As Single = (Yc + fa / 2) - po.Y
Dim Xs As Single = Xc - po.X
mx.Scale(1, Ys / fa)                                'Y軸スケーリング
mx.Shear(Xs / fa, 0)                               'X軸Share
g.MultiplyTransform(mx)                           'マトリックス適用
g.DrawString(ds, f, Brushes.DarkGray, 0, -fa, fmt)    '影を描画
g.Restore(gs)                                                    '原点移動状態に戻す
g.DrawString(ds, f, Brushes.Red, 0, -fa, fmt)    '文字本体を描画
mx.Dispose()
