第2章　lEEE・488インタフェースバスとは

IEEE-488インタフェースバスは、計測器相互間及び計測器とコンピュータ等を接続する場合のインタフェースバスとして標準化されているものです。
このバスは、IEEE-488インタフェースバスという名称の他にHP-IB、GP-IB等いろいろの名称で呼ばれていますが、これらは基本的には同じ規格のものです。
ちなみに、HP-IBは、アジレント（旧HP)社の呼び方で、GP-IBはテクトロニクス社の呼び方です。

　

2.1 システム構成

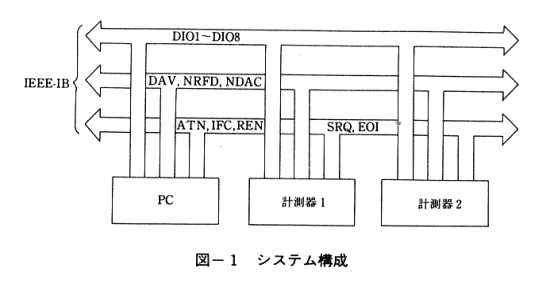

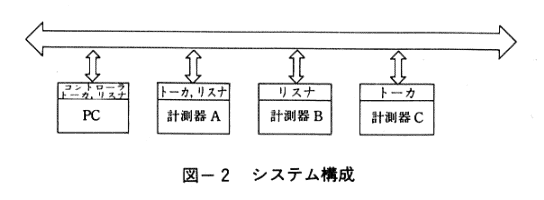

IEEE-488インタフェースバス(以下IEEE-488バスと記述します)につながるすべての機器は、図−1のように並列に接続されます。
IEEE-488バスの信号は、16本の信号線により構成されており、24PINのコネクタを使用します。1システムに接続できるインタフェースの数は、規格で15以内となっています。ケーブルの長さの限定は、1システム合計で20m以内となっており、機器間の接続ケーブルは4m以内となっています。



　

2.2 インタフェース機能

IEEE-488バスには、10種類のインタフェース機能が用意されております。
そしてそれらのインタフェース機能の中に、いくつかのグレードが存在し、システムの必要性に応じて、必要なグレードの機能(これをサブセットと言います)を選択して備えればよいことになっています。

2.3 バスライン

IEEE-488バスは、16本の信号と8本のGND線からなっています。16本の信号は、3つのグループに分けられます。 信号論理はオープンコレクタ又は、トライステート出力の負論理です。

(1)データライン(DI01〜DI08)
 双方向性のデータバスです。
(2)ハンドシエークライン(DAV、NRFD、NDAC)
 DAV……“L"の時、トーカ、コントローラから送出されたデータが
有効であることを示します。
 NRFD……“L"の時、リスナがビジーであることを示します。O.C.
 NDAC……“L"の時、リスナが受信を完了していないことを示します。O.C.
(3)管理ライン(ATN、REN、IFC、SRQ、EOI)
 ATN……“L"の時、コマンドモードであることを示します。
 REN……“L"の時、各装置をリモート状態にします。
 IFC……“L"のパルスでインタフェースをクリアします。
 SRQ……“L"の時、ある装置がコントローラに対して、サービスを要求していることを示します。O.C.
 EOI……“L"の時、デリミタとして使用されます。又、パラレルポールの時にも使用されます。

　

2.5 コマンド、データの受信

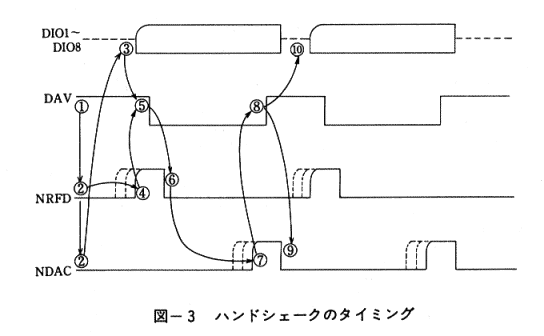

IEEE-488バスを動作させるために、まずコントローラ机バ又に接続されているすべての装置に対してコマンドを送信しますμコマンドも2・4項のハンドシェークによって各装置に送信されるわけです。
バスがコマンドモードにあることは、コントローラが制御するATNフインが“L"になることによつ各装置に知らされます。つまり、IEEE-488バスに接続されているすべての装置は、ATNが"L"の期間こデータバスより送信されてくるデータは、すべてコマンド(アドレスもコマンドの一種とみなします。)として受信します。

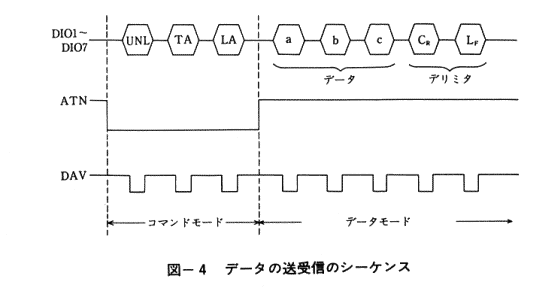

ここで図−４を参照してください。コントローラが、バスをコマンドモードとし、UNL(アンリスン)コマンドを送ると、それまでアドレスされていたリスナが解除されます。続いてデータを送信させるトーカのアドレスが送信されます。さらに続けて、そのデータを受信させるリスナのアドレスが送信されます。ところで、ト一力は必ず1つしか指定できませんが、

2.6 シリアルポール、パラレルポール

IEEE-488バスに接続されている装置から、コントローラに対して、割込みをかける機能があります。この割込みの要求は、SR機能によって行なわれ、SRQラインがこれに使用されます。
コントローラに対して割込みを要求する場合は、SRQラインを"L"にします。

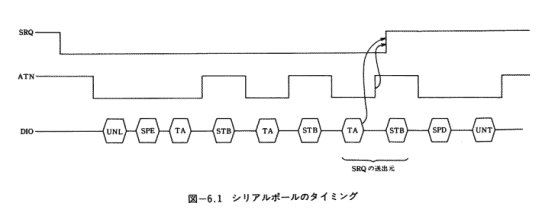

バスに接続されている装置のいずれかが、サービスを要求しているかどうかは、まだこの時点ではわかりません。そこでコントローラはSRQラインが"L"になると、各装置に対してポーリングを行ないます。
このとき、ポーリングの方法としてシリアルポールとパラレルポールとがあります。
一般的なコントローラはシリアルポール、パラレルポール両方の機能を持っています。



　

＜注意＞

IEEE-488バスを構成するケーブルや装置を、途中ではずしたり、短絡させたり、電源をON、OFFさせたりしてはいけません。
この様なことをすると動作が止まってしまったり、エラーになったりして、トラブルの原因になります。
この様な事が原因であると思われるトラブルが起きたならば、IEEE-488バスを構成しているすべての装置をリセットして、始めからやり直さなくてはなりません。
IEEE-488バスを使用する時に、始めから使用しない装置やケーブルは、はずしておいてください。
また途中で使用しなくなった装置やケーブル、新し<使用した装置やケーブルは、IEEE-488バスを構成するすべての装置をリセットしてから、IEEE-488バスから、はずしたり、IEEE-488バスに入れたりしてください。

　

<参考>入出力のタイミング






　

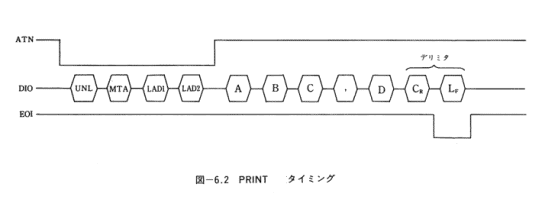

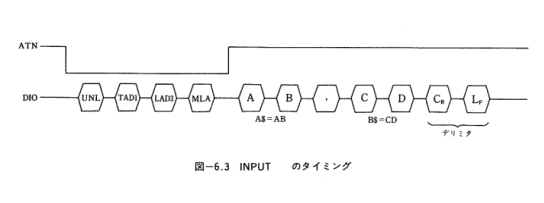

<参考>IEEE488.1、IEEE488.2とSCPI

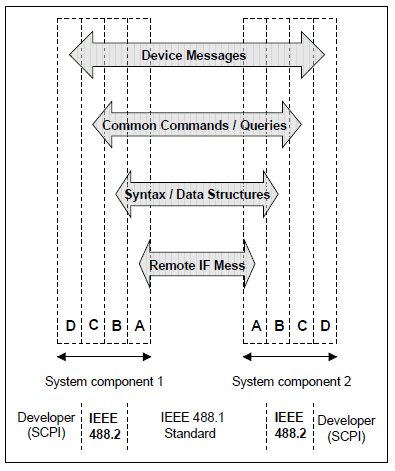

1987年発行のVersion IEEE 488.2 とSCPIの関連図
