技術解説(数学関数編)

指数関数(eX)

最終更新日:2007/04/26 再掲

●概要

 指数関数では、指数が整数ではなく、実数となるので、単純な冪乗では求められない。級数展開を利用する。

●原理

 級数を利用する場合は、指数X をそのままでは、級数の収束が保証できなくなるので、工夫が要る。

○級数

 eX = (Xk / k!)            (k = 0 to ∞)

○整数、小数分離

 eX において、

  X = I + F     (I = 整数部、 F = 小数部 < 1)

とすれば、

eX = e(I+F) = eI ・eF

となる。 eI は、整数指数の2進展開法で高速に求められる。但し、目標精度のネイピア数 e を定数として準備しておく必要がある。結局、eF を求めることに帰着される。

●高速化

 F は、1 よりは小さいことが分っているが、最悪は、0.99999 ≒ 1 なので、級数の項数が増加しても、オーダは不変で、分母で収束が決まってしまう。従って、F を更に小さくする。

○1/N

  F = U・N (N は正整数)とすれば、U = F/N であるが、

eF = eU・N = e(F/N)・N
    = (e(F/N))N

となるので、U(F/N) 乗の演算になる。N 乗は、整数指数の2進展開法で高速に求められる。

○分割

 eU = eU0・eU1・eU2・・・・・   但し、U = ΣUi

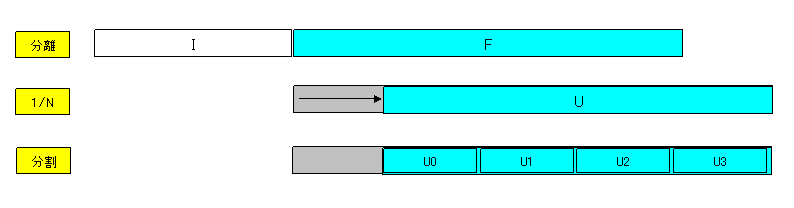

とできる。分割は任意なので、Ui = mi・10-a・i  (mi < 1) とできる。例えば、a = 8 (つまり基数の単位指数) とすれば、仮数部配列の要素単位となり、U は、-8、-16、-24 などのオーダになり、それぞれの級数の収束は格段に早まる。以上ことを図示すれば下図のようになる。Fの指数が 0 の場合のイメージである。

 分割のもう一つの効果は、U の桁数が 8 桁以内になることで、級数の X(k+1) = Xk・X なる乗算が、多倍長とBase の乗算で済むことになり、極めて速くなる可能性がある。また、k も比較的小さくなるので、1/(k+1)! = 1/k!/(k+1) なる分母の演算も、多倍長とBase の除算で済む可能性が高くなる。

●演算内容例

 以下のような演算を行っている。

  1. 指数 X が、負であれば、正にし、逆数フラグをたてておく。
  2. X を、整数 I と小数 F に分離する。
  3. F の指数が、-8 より大きければ、U = F / 108 とする。
  4. U を 8 桁づつ、最大で4 分割する(U の桁数によって変化する)。但し最後は残り桁全てとなる。
  5. 分割された各Ui で、級数で値を求め、その全てを乗積する。
  6. 1/108 していたなら、結果を 100000000乗する。
  7. 整数指数 I で算出した値 eI と乗算する。
  8. 逆数フラグがオンなら、値の逆数を求める。

シミュレーション

 実測は時間がかかるので、予測ツールで上記の手法の種々の組合せの効果を予測した。

●実測値

 上記のことを実際に行った結果である。高速化を順次適用してその効果を見たものである。指数は、π にしている。つまり、eπ の演算をしている。

(Base) :指数が8桁
(Num) :指数が精度桁

Direct:指数をそのまま級数に適用
Basic :1/108 を適用
Full    :分割も適用

Full(Base) は、演算方式は、Basic(Base) と同じ。

 同じ方式では、いずれもBaseが速くなっている。これは、多倍長*Base の演算が速くなるからである。

 桁数が大きくなると、Num では、Full が一番速い。つまり、分割は効果がある。但し、乗算回数が大変多くなり、精度低下が起こるので、精度に余裕を持たせるなどの工夫がいる。
